Clojure 实战(5)：Storm 实时计算框架

Storm 简介

上一章介绍的 Hadoop 工具能够对海量数据进行批量处理，采用分布式的并行计算架构，只需使用其提供的 MapReduce API 编写脚本即可。但随着人们对数据实时性的要求越来越高，如实时日志分析、实时推荐系统等，Hadoop 就无能为力了。

这时，Storm 诞生了。它的设计初衷就是提供一套分布式的实时计算框架，实现低延迟、高并发的海量数据处理，被誉为“Realtime Hadoop”。它提供了简单易用的 API 接口用于编写实时处理脚本；能够和现有各类消息系统整合；提供了 HA、容错、事务、RPC 等高级特性。

Storm 的官网是：storm-project.net，它的 Wiki 上有非常详尽的说明文档。

Storm 与 Clojure

Storm 的主要贡献者 Nathan Marz 和徐明明都是活跃的 Clojure 开发者，因此在 Storm 框架中也提供了原生的 Clojure DSL。本文就将介绍如何使用这套 DSL 来编写 Storm 处理脚本。

Storm 集群的安装配置这里不会讲述，具体请参考这篇文档。下文的脚本都运行在“本地模式”之下，因此即使不搭建集群也可以运行和调试。

Storm 脚本的组件

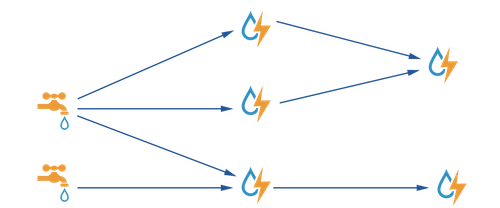

Storm 脚本的英文名称叫做“Storm Topology”，直译过来是“拓扑结构”。这个脚本由两大类组建构成，Spout 和 Bolt，分别可以有任意多个。他们之间以“数据流”的方式连接起来，因此整体看来就像一张拓扑网络，因此得名 Topology。

Spout

数据源节点，是整个脚本的入口。Storm 会不断调用该节点的 nextTuple() 方法来获取数据，分发给下游 Bolt 节点。nextTuple() 方法中可以用各种方式从外部获取数据，如逐行读取一个文件、从消息队列（ZeroMQ、Kafka）中获取消息等。一个 Storm 脚本可以包含多个 Spout 节点，从而将多个数据流汇聚到一起进行处理。

Bolt

数据处理节点，它是脚本的核心逻辑。它含有一个 execute() 方法，当接收到消息时，Storm 会调用这个函数，并将消息传递给它。我们可以在 execute() 中对消息进行过滤（只接收符合条件的数据），或者进行聚合（统计某个条件的数据出现的次数）等。处理完毕后，这个节点可以选择将处理后的消息继续传递下去，或是持久化到数据库中。

Bolt 同样是可以有多个的，且能够前后组合。Bolt C 可以同时收取 Bolt A 和 Bolt B 的数据，并将处理结果继续传递给 Bolt D。

此外， 一个 Bolt 可以产生多个实例 ，如某个 Bolt 包含复杂耗时的计算，那在运行时可以调高其并发数量（实例的个数），从而达到并行处理的目的。

Tuple

Tuple 是消息传输的基本单元，一条消息即一个 Tuple。可以将其看做是一个 HashMap 对象，它能够包含任何可序列化的数据内容。对于简单的数据类型，如整型、字符串、Map 等，Storm 提供了内置的序列化支持。而用户自定义的数据类型，可以通过指定序列化/反序列化函数来处理。

Stream Grouping

想象一个 Spout 连接了两个 Bolt（或一个 Bolt 的两个实例），那数据应该如何分发呢？你可以选择轮询（ShuffleGrouping），或是广播（GlobalGrouping）、亦或是按照某一个字段进行哈希分组（FieldGrouping），这些都称作为 Stream Grouping。

示例：WordCount

下面我们就来实现一个实时版的 WordCount 脚本，它由以下几个组件构成：

• sentence-spout：从已知的一段文字中随机选取一句话发送出来；
• split-bolt：将这句话按空格分割成单词；
• count-bolt：统计每个单词出现的次数，每五秒钟打印一次，并清零。

依赖项和配置文件

首先使用 lein new 新建一个项目，并修改 project.clj 文件：

(defproject cia-storm "0.1.0-SNAPSHOT"
  ...
  :dependencies [[org.clojure/clojure "1.4.0"]
                 [org.clojure/tools.logging "0.2.6"]]
  :profiles {:dev {:dependencies [[storm "0.8.2"]]}}
  :plugins [[lein2-eclipse "2.0.0"]]
  :aot [cia-storm.wordcount])

其中 :profiles 表示定义不同的用户配置文件。Leiningen 有类似于 Maven 的配置文件体系（profile），每个配置文件中可以定义 project.clj 所支持的各种属性，执行时会进行合并。lein 命令默认调用 :dev、:user 等配置文件，可以使用 lein with-profiles prod run 来指定配置文件。具体可以参考这份文档。

这里将 [storm "0.8.2"] 依赖项定义在了 :dev 配置下，如果直接定义在外层的 :dependencies 下，那在使用 lein uberjar 进行打包时，会将 storm.jar 包含在最终的 Jar 包中，提交到 Storm 集群运行时就会报冲突。而 lein uberjar 默认会跳过 :dev 配置，所以才这样定义。

:aot 表示 Ahead Of Time，即预编译。我们在 Clojure 实战(3)：使用 Noir 框架开发博客(下) 中提过 :gen-class 这个标识表示为当前 .clj 文件生成一个 .class 文件，从而能够作为 main 函数使用，因此也需要在 project.clj 中添加 :main 标识，指向这个 .clj 文件的命名空间。如果想为其它的命名空间也生成对应的 .class 文件，就需要用到 :aot 了。它的另一个用处是加速 Clojure 程序的启动速度。

sentence-spout

(ns cia-storm.wordcount
  ...
  (:use [backtype.storm clojure config]))

(defspout sentence-spout ["sentence"]
  [conf context collector]
  (let [sentences ["a little brown dog"
                   "the man petted the dog"
                   "four score and seven years ago"
                   "an apple a day keeps the doctor away"]]
    (spout
      (nextTuple []
        (Thread/sleep 1000)
        (emit-spout! collector [(rand-nth sentences)])))))

defspout 是定义在 backtype.storm.clojure 命名空间下的宏，可以点此查看源码。以下是各个部分的说明：

• sentence-spout 是该组件的名称。
• ["sentence"] 表示该组件输出一个字段，名称为“sentence”。
• [conf context collector] 用于接收 Storm 框架传入的参数，如配置对象、上下文对象、下游消息收集器等。
• spout 表示开始定义数据源组件需要用到的各类方法。它实质上是生成一个实现了 ISpout 接口的对象，从而能够被 Storm 框架调用。
• nextTuple 是 ISpout 接口必须实现的方法之一，Storm 会不断调用这个方法，获取数据。这里使用 Thread#sleep 函数来控制调用的频率。
• emit-spout! 是一个函数，用于向下游发送消息。

ISpout 还有 open、ack、fail 等函数，分别表示初始化、消息处理成功的回调、消息处理失败的回调。这里我们暂不深入讨论。

split-bolt

(defbolt split-bolt ["word"] {:prepare true}
  [conf context collector]
  (bolt
    (execute [tuple]
      (let [words (.split (.getString tuple 0) " ")]
        (doseq [w words]
          (emit-bolt! collector [w])))
      (ack! collector tuple))))

defbolt 用于定义一个 Bolt 组件。整段代码的结构和 defspout 是比较相似的。bolt 宏会实现为一个 IBolt 对象，execute 是该接口的方法之一，其它还有 prepare 和 cleanup。execute 方法接收一个参数 tuple，用于接收上游消息。

ack! 是 execute 中必须调用的一个方法。Storm 会对每一个组件发送出来的消息进行追踪，上游组件发出的消息需要得到下游组件的“确认”（ACKnowlege），否则会一直堆积在内存中。对于 Spout 而言，如果消息得到确认，会触发 ISpout#ack 函数，否则会触发 ISpout#fail 函数，这时 Spout 可以选择重发或报错。

代码中比较怪异的是 {:prepare true}。defspout 和 defbolt 有两种定义方式，即 prepare 和非 prepare。两者的区别在于：

• 参数不同，prepare 方式下接收的参数是 [conf context collector]，非 prepare 方式下，defspout 接收的是 [collector]，defbolt 是 [tuple collector]。
• prepare 方式下需要调用 spout 和 bolt 宏来编写组件代码，而非 prepare 方式则不需要——defspout 会默认生成 nextTuple() 函数，defbolt 默认生成 execute(tuple)。
• 只有 prepare 方式下才能指定 ISpout#open、IBolt#prepare 等函数，非 prepare 不能。
• defspout 默认使用 prepare 方式，defbolt 默认使用非 prepare 方式。

因此，split-bolt 可以按如下方式重写：

(defbolt split-bolt ["word"]
  [tuple collector]
  (let [words (.split (.getString tuple 0) " ")]
    (doseq [w words]
      (emit-bolt! collector [w]))
    (ack! collector tuple)))

prepare 方式可以用于在组件中保存状态，具体请看下面的计数 Bolt。

count-bolt

(defbolt count-bolt [] {:prepare true}
  [conf context collector]
  (let [counts (atom {})]
    (bolt
      (execute [tuple]
        (let [word (.getString tuple 0)]
          (swap! counts (partial merge-with +) {word 1}))
        (ack! collector tuple)))))

原子（Atom）

atom 是我们遇到的第一个可变量（Mutable Variable），其它的有 Ref、Agent 等。Atom 是“原子”的意思，我们很容易想到原子性操作，即同一时刻只有一个线程能够修改 Atom 的值，因此它是处理并发的一种方式。这里我们使用 Atom 来保存每个单词出现的数量。以下是 Atom 的常用操作：

user=> (def cnt (atom 0))
user=> (println @cnt) ; 使用 @ 符号获取 Atom 中的值。
0
user=> (swap! cnt inc) ; 将 cnt 中的值置换为 (inc @cnt)，并返回该新的值
1
user=> (println @cnt)
1
user=> (swap! cnt + 10) ; 新值为 (+ @cnt 10)
11
user=> (reset! cnt 0) ; 归零
0

需要注意的是，(swap! atom f arg ...) 中的 f 函数可能会被执行多次，因此要确保它没有副作用（side-effect，即不会产生其它状态的变化）。

再来解释一下 (partial merge-with +)。merge-with 函数是对 map 类型的一种操作，表示将一个或多个 map 合并起来。和 merge 不同的是，merge-with 多接收一个 f 函数（merge-with [f & maps]），当键名重复时，会用 f 函数去合并它们的值，而不是直接替代。

partial 可以简单理解为给函数设定默认值，如：

user=> (defn add [a b] (+ a b))
user=> (add 5 10)
15
user=> (def add-5 (partial add 5))
user=> (add-5 10)
15

这样一来，(swap! counts (partial merge-with +) {word 1}) 就可理解为：将 counts 这个 Atom 中的值（一个 map 类型）和 {word 1} 这个 map 进行合并，如果单词已存在，则递增 1。

线程（Thread）

为了输出统计值，我们为 count-bolt 增加 prepare 方法：

...
    (bolt
      (prepare [conf context collector]
        (.start (Thread. (fn []
                           (while (not (Thread/interrupted))
                             (logging/info
                               (clojure.string/join ", "
                                 (for [[word count] @counts]
                                   (str word ": " count))))
                             (reset! counts {})
                             (Thread/sleep 5000)))))))
...

这段代码的功能是：在 Bolt 开始处理消息之前启动一个线程，每隔 5 秒钟将 (atom counts) 中的单词出现次数打印出来，并对其进行清零操作。

这里我们直接使用了 Java 的 Thread 类型。读者可能会觉得好奇，Thread 类型的构造函数只接收实现 Runnable 接口的对象，Clojure 的匿名函数直接支持吗？我们做一个简单测试：

user=> (defn greet [name] (println "Hi" name))
user=> (instance? Runnable greet)
true
user=> (instance? Runnable #(+ 1 %))
true

logging 命名空间对应的依赖是 [org.clojure/tools.logging "0.2.6"]，需要将其添加到 project.clj 中，它是对 log4j 组件的包装。这里之所以没有使用 println 输出到标准输出，是为了将该脚本上传到 Storm 集群中运行时也能查看到日志输出。

定义和执行 Topology

各个组件已经定义完毕，下面让我们用它们组成一个 Topology：

(defn mk-topology []
  (topology
    {"sentence" (spout-spec sentence-spout)}
    {"split" (bolt-spec {"sentence" :shuffle}
                        split-bolt
                        :p 3)
     "count" (bolt-spec {"split" ["word"]}
                         count-bolt
                         :p 2)}))

topology 同样是 Clojure DSL 定义的宏，它接收两个 map 作为参数，一个用于定义使用到的 Spout，一个则是 Bolt。该 map 的键是组件的名称，该名称用于确定各组件之间的关系。

spout-spec 和 bolt-spec 则定义了组件在 Topology 中更具体的参数。如 “split” 使用的是 split-bolt 这个组件，它的上游是 “sentence”，使用 shuffleGrouping 来对消息进行分配，:p 3 表示会启动 3 个 split-bolt 实例。

“count” 使用 count-bolt 组件，上游是 “split”，但聚合方式采用了 fieldGrouping，因此列出了执行哈希运算时使用的消息字段（word）。为何要使用 fieldGrouping？因为我们会开启两个 count-bolt，如果采用 shuffleGrouping，那单词“a”第一次出现的消息会发送给一个 count-bolt，第二次出现会发送给另一个 count-bolt，这样统计结果就会错乱。如果指定了 :p 1，即只开启一个 count-bolt 实例，就不会有这样的问题。

本地模式和 Cluster 模式

(ns cia-storm.wordcount
  (:import [backtype.storm StormSubmitter LocalCluster])
  ...
  (:gen-class))

(defn run-local! []
  (let [cluster (LocalCluster.)]
    (.submitTopology cluster
      "wordcount" {} (mk-topology))
    (Thread/sleep 30000)
    (.shutdown cluster)))

(defn submit-topology! [name]
  (StormSubmitter/submitTopology
    name {TOPOLOGY-WORKERS 3} (mk-topology)))

(defn -main
  ([]
    (run-local!))
  ([name]
    (submit-topology! name)))

我们为 WordCount 生成一个类，它的 main 函数在没有命令行参数时会以本地模式执行 Topology，若传递了参数（即指定了脚本在 Cluster 运行时的名称），则提交至 Cluster。

这里直接使用了 Storm 的 Java 类，对参数有疑惑的可以参考 Javadoc。TOPOLOGY-WORKERS 是在 backtype.storm.config 命名空间中定义的，我们在前面的代码中 :use 过了。Storm 这个项目是用 Java 和 Clojure 混写的，所以查阅代码时还需仔细一些。

运行结果

首先我们直接用 lein 以本地模式运行该 Topology：

$ lein run -m cia-storm.wordcount
6996 [Thread-18] INFO  cia-storm.wordcount  - doctor: 17, the: 31, a: 29, an: 17, ago: 13, seven: 13, and: 13
6998 [Thread-21] INFO  cia-storm.wordcount  - four: 13, keeps: 17, away: 17, score: 13, petted: 7, brown: 12, little: 12, years: 13, man: 7, apple: 17, dog: 19, day: 17
11997 [Thread-18] INFO  cia-storm.wordcount  - ago: 6, seven: 6, and: 6, doctor: 7, an: 7, the: 39, a: 28
11998 [Thread-21] INFO  cia-storm.wordcount  - four: 6, keeps: 7, away: 7, score: 6, petted: 16, brown: 21, little: 21, years: 6, man: 16, apple: 7, dog: 37, day: 7

Cluster 模式需要搭建本地集群，可以参考这篇文档。下文使用的 storm 命令则需要配置 ~/.storm/storm.yaml 文件，具体请参考这篇文章。

$ lein do clean, compile, uberjar
$ storm jar target/cia-storm-0.1.0-SNAPSHOT-standalone.jar cia_storm.wordcount wordcount
$ cd /path/to/storm/logs
$ tail worker-6700.log
2013-05-11 21:26:15 wordcount [INFO] four: 9, keeps: 15, away: 15, score: 9, petted: 16, brown: 9, little: 9, years: 9, man: 16, apple: 15, dog: 25, day: 15
2013-05-11 21:26:20 wordcount [INFO] four: 10, keeps: 9, away: 9, score: 10, petted: 18, brown: 13, little: 13, years: 10, man: 18, apple: 9, dog: 31, day: 9
$ tail worker-6701.log
2013-05-11 21:27:10 wordcount [INFO] ago: 12, seven: 12, and: 12, doctor: 11, a: 31, an: 11, the: 25
2013-05-11 21:27:15 wordcount [INFO] ago: 14, seven: 14, and: 14, doctor: 11, the: 43, a: 19, an: 11

小结

这一章我们简单介绍了 Storm 的设计初衷，它是如何通过分布式并行运算解决实时数据分析问题的。Storm 目前已经十分稳定，且仍处于活跃的开发状态。它的一些高级特性如 DRPC、Trident 等，还请感兴趣的读者自行研究。

本文使用的 WordCount 示例代码：https://github.com/jizhang/blog-demo/tree/master/cia-storm
